微阻球形止回閥 采用橡膠包皮球?yàn)殚y瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可?？稍掠诶渌?、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
一、主要技術參數
型號 公稱壓力 殼體試驗 密封試驗 閥體材料 球體材料 HQ44 45X10 1.0 1.5 1.1 鑄鐵 碳鋼包膠 HQ44 45X16 1.6 2.4 1.76
（MPa）
壓力（MPa）
壓力（MPd)

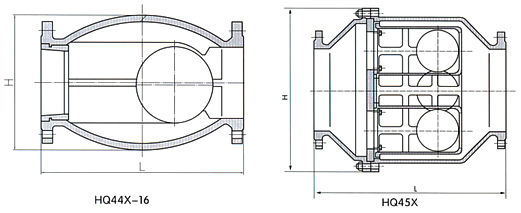

二、主要外形尺寸
HQ44X-10 16外尺寸(單球式) 公稱通徑 200 250 300 350 400 450 600 700 800 900 1000 L(mm) 550 650 750 850 950 1050 1350 1450 1650 1900 2100 H(mm) 510 570 640 715 815 825 1155 1260 1350 1660 1700 連接尺寸 法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準
|
HQ45X-10 16外尺寸(多球式) |
||||||||||||
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
連接尺寸 |
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 |
|||||||||||
