KHBF(KHMF)系列法蘭式高壓球閥
圖形符號
型號說明
① 系列代號：KHBF（KHMF）系列法蘭式球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產(chǎn)商定

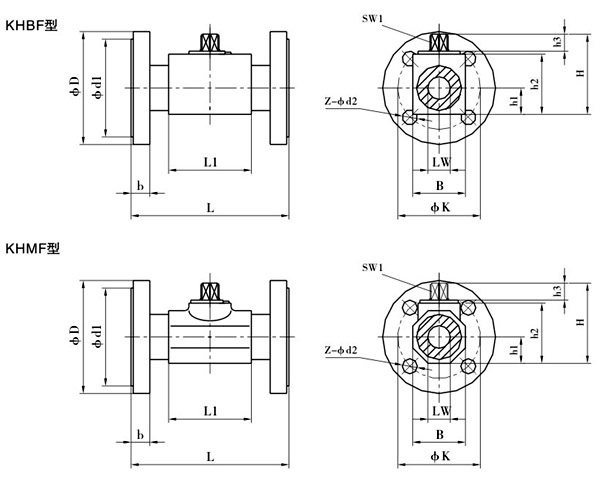

外形尺寸表
簡略型號
壓力范圍
DN
LW
L
L1
D
d1
d2
K
B
b
H
h1
h2
h3
SW1
Z
KHBF-016
10-40
16
15
130
48
95
45
14
65
38
16
62
19
45
11
9
4
KHBF-016
63-160
105
14
75
20
KHBF-016
250-315
130
18
90
26
KHBF-020
10-40
20
20
150
60
105
58
14
75
48
18
75
25
57
11
12
4
KHBF-025
10-40
25
25
160
65
115
68
14
85
57
18
82
28.5
64
11
12
4
KHBF-025
63-160
140
18
100
24
KHBF-025
250
150
22
105
28
KHBF-025
315
160
22
115
34
簡略型號
壓力范圍
DN
LW
L
L1
D
d1
d2
k
B
b
H
h1
h2
h3
SW1
Z
KHMF-032
10-40
32
30
180
84
140
78
18
100
75
18
103
37.5
84
12
14
4
KHMF-032
63-160
155
22
110
26
KHMF-040
10-40
40
38
200
91
150
88
18
110
85
18
114
42.5
95
12
14
4
KHMF-040
63-160
170
22
125
28
KHMF-040
250
185
26
135
34
KHMF-040
315
195
26
145
38
KHMF-050
10-40
50
48
230
100
165
102
18
125
105
20
131.5
52.5
112.5
12
14
4
KHMF-050
63
180
22
135
26
KHMF-050
100-160
195
26
145
30
KHMF-050
250
200
26
150
38
8
KHMF-050
315
210
26
160
42
簡略型號
壓力范圍
DN
LW
L
L1
D
d1
d2
k
B
b
H
h1
h2
h3
SW1
Z
KHMF-032
10-40
32
30
130
84
140
78
18
100
75
18
103
37.5
84
12
17
4
KHMF-040
40
38
140
91
150
88
110
85
18
114
42.5
95
KHMF-050
50
48
150
100
165
102
125
105
20
131.5
52.5
112.5
